О построении систем коллективного приема сигнала эфирного цифрового телевизионного вещания

Майзульс Р.А., Шавдия Ю.Д., ФГУП НИИР, 17/07/19

Актуальность работы о построении систем коллективного приема сигналов эфирного телевизионного вещания определяется Федеральным законом «О связи» (в части обеспечения целостности, устойчивости и безопасности функционирования систем и сетей подачи сигналов эфирного цифрового телевизионного вещания) и Федеральной целевой программой «Развитие телерадиовещания в Российской Федерации на 2009 – 2018 годы» (в части создания условий для обеспечения возможности приёма населением эфирного цифрового телевизионного сигнала в зонах «радиотени»).

В 2019 году заканчивается процесс отключения аналогового эфирного телевизионного вещания. При этом, благодаря комбинации цифрового эфирного телевидения, спутникового, кабельного и IP телевидения, а также ОТТ-сервисов, практически все население РФ имеет техническую возможность принимать 20 и более телеканалов в цифровом качестве.

1.  Общие положения

При внедрении ЦТВ наиболее острым является вопрос разработки и создания системы приема цифровых ТВ программ. При построении данной системы на первый план выступают такие соображения как простота технической реализации и экономическая эффективность, минимизация временных затрат на создание системы и надежность ее элементов.

Для решения задачи обеспечения населения Российской федерации услугами цифрового эфирного телевизионного вещания (особенно это касается населения, проживающего на границах и вне зон обслуживания радиосигналами телевизионных передатчиков или в зонах «радиотени») на первый план выступают соображения создания на этих территориях систем коллективного приема цифровых программ, распространяемых в региональном эфире.

В связи с принятым решением о переходе Российской Федерации на стандарты цифрового ТВ вещания второго поколения [1, 2] возникли задачи актуализации и модернизации действующих национальных стандартов на системы DVB первого поколения (в части отражения в них специфики применения систем DVB второго поколения), а также подготовки новых национальных стандартов, распространяющих свое действие исключительно на системы второго поколения, в том числе на систему эфирного цифрового вещания DVB-T2.

Была поставлена задача разработки стандарта на системы коллективного приема, предназначенные для приема радиосигналов эфирного цифрового телевизионного вещания второго поколения DVB-T2 и распределения этих радиосигналов по кабелю в жилых и общественных зданиях, находящихся на границах и вне зон обслуживания радиосигналами телевизионных передатчиков или в зонах «радиотени».

В таблице 1 приведены принципиально возможные варианты формирования сигналов, которые могут распределяться в системе коллективного приема.

Таблица 1 – Варианты формирования распределяемого сигнала

Принимаемый сигнал

Распределяемый сигнал

1





DVB-T2





PAL/SECAM

2

DVB-C

3

DVB-C2

4

DVB-T2 *

5

DVB-T2 **

* - вариант с возможностью трансмодуляции и частотного конвертирования;
**- вариант без трансмодуляции и частотного конвертирования



Вариант 1 (DVB-T2 → PAL/SECAM) рассчитан на использование устарелого аналогового приемного парка, требует для своей реализации демодуляции цифровых сигналов принимаемых мультиплексов с последующей аналоговой модуляцией сигналов (при этом число аналоговых модуляторов должно быть равно числу каналов, вошедшему в демодулируемые мультиплексы). Данный вариант сложен в реализации, требует больших капитальных затрат и не соответствует современным тенденциям цифровизации.

Вариант 2 (DVB-T2 → DVB-C) широко используется в мировой и отечественной практике, требует для своей реализации демодуляции сигналов DVB-T2 и последующей модуляции по стандарту DVB-C (в данном варианте число демодуляторов равно числу модуляторов). Выигрыш в помехоустойчивости и скорости потока, который может быть получен при этом преобразовании, не существенен для решения задачи коллективного кабельного приема при небольшом числе физических радиоканалов, распределяемых в сети. Данный вариант сложен в реализации и требует затрат на приобретение модемов.

Вариант 3 (DVB-T2 → DVB-C2) требует для своей реализации демодуляции сигналов DVB-T2 и последующей модуляции по стандарту DVB-C2 [3]. Данный вариант позволяет, в принципе, увеличить скорость распределяемых потоков по сравнению со скоростью принимаемых потоков. Однако получаемый при этом выигрыш не является решающим для решения задачи коллективного кабельного приема при небольшом числе физических радиоканалов, распределяемых в сети. Кроме того, необходимо учитывать тот факт, что в настоящее время в распоряжении абонентов и в торговой сети есть лишь небольшое число телевизионных приемников и приставок STB, поддерживающих работу со стандартом DVB-C2. Данный вариант сложен в реализации и требует затрат на приобретение модемов.

Вариант 4 (DVB-T2 → DVB-T2 с возможностью трансмодуляции и частотного конвертирования) требует для своей реализации демодуляции сигналов DVB-T2 и последующей модуляции в том же стандарте, но с другими параметрами модуляции. Выигрыш в помехоустойчивости и скорости потока, который, в принципе, может быть получен при этом преобразовании, не существенен для решения задачи коллективного кабельного приема при небольшом числе мультиплексов.

Вариант 5 (DVB-T2 → DVB-T2 без трансмодуляции и частотного конвертирования) не требует для своей реализации никаких преобразований сигналов, кроме прямого усиления и допускает сквозную передачу принятых сигналов DVB-T2 через распределительную сеть. По сложности реализации этот вариант наиболее прост и требует минимальных капитальных затрат. Кроме того, этот вариант в настоящее время широко используется для реализации систем ТВ приема в коттеджах и частных домах.

Таким образом, наиболее предпочтительным для построения системы коллективного приема с точки зрения сложности реализации, минимизации капитальных затрат и решения вопросов устойчивости функционирования системы является вариант сквозной передачи принимаемых сигналов DVB-T2 через распределительную сеть в неизменном виде (без трансмодуляции и частотного конвертирования) с возможностью приема на любые DVB-T2 приемники.

Системы коллективного приема сигналов эфирного цифрового телевизионного вещания должны обеспечивать возможность приема и распределения радиосигналов вещательного телевидения в стандартных телевизионных каналах по ГОСТ 7845 в диапазонах IV и V (470 — 862 МГц).

В зависимости от сложности сети и количества обслуживаемых абонентов системы коллективного приема [4] могут подразделяться на категории в соответствии с данными таблицы 2.

Таблица 2 – Классификация систем коллективного приема

Характеристика системы (категория) *

Область применения
(число пользователей)

Система коллективного приема на одно направление распределения (категория 1)

Небольшие жилые или общественные здания (до 100)

Крупная система коллективного приема на несколько направлений распределения (категория 2)

Большие жилые и общественные здания, несколько близко стоящих зданий (до 5000)

* Классификация систем коллективного приема условна: область применения, характеристики системы и число пользователей могут быть изменены в процессе эксплуатации.



2.  Структура системы

  • Системы коллективного приема представляют собой совокупность технических средств, предназначенных для приема и распределения в жилых и общественных зданиях радиосигналов цифрового телевизионного вещания стандарта DVB-T2, поступающих с выхода приемной антенны.
  • Совокупность приемного оборудования и линейной сети, обеспечивающие прием и передачу радиосигналов цифрового телевизионного вещания в системе коллективного приема, образует распределительную сеть.
  • Приемное оборудование (ПО), обеспечивающее частотную селекцию, усиление и распределение входных радиосигналов системы, состоит из антенного усилителя, канальных усилителей и выходного распределителя (см.рисунок 1). Сигналы ПО подаются на входы линейной сети (ЛС).
  • Совокупность технических средств, устройств и кабельных линий, обеспечивающих передачу радиосигналов цифрового телевизионного вещания между выходом ПО и выходами абонентских розеток, образует линейную сеть.
  • Входом распределительной сети является вход ПО, выходом распределительной сети являются выходы абонентских розеток.
  • Основными компонентами ЛС являются магистральные и домовые усилители, распределители, ответвители, абонентские розетки и т.д.

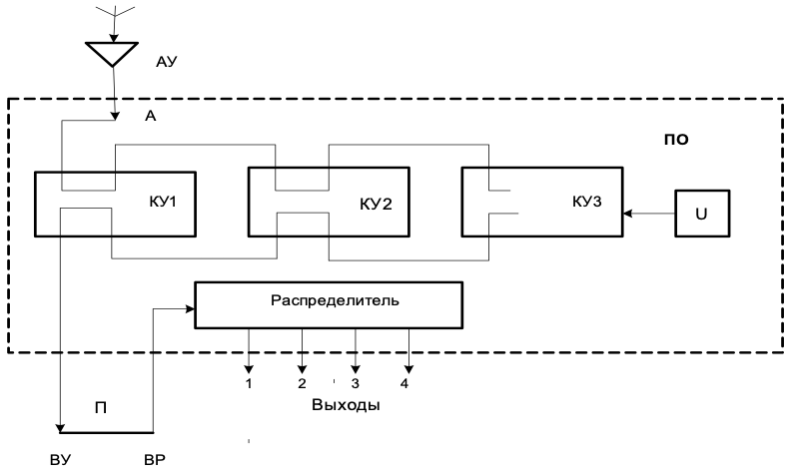

r1

АУ – антенный усилитель; КУ – канальные усилители; ВУ – выходы усилителей; ВР – вход распределителя; П – перемычка; U – источник питания КУ

Рисунок 1 — Приемное оборудование (ПО) системы коллективного приема



3. Технические требования к системам коллективного приема

3.1. Требования к элементам распределительной сети:

Таблица 3 - Требования к элементам распределительной сети

Приложение А

Классификация систем коллективного приема и условные графические обозначения элементов распределительной сети

Приложение Б

Основные технические требования к антенному оборудованию систем коллективного приема

Приложение В

Классификация и основные технические требования к усилительному оборудованию распределительных сетей

Приложение Г

Основные технические требования к пассивному оборудованию распределительных сетей

Приложение Д

Коаксиальные кабели, используемые в распределительных сетях

Приложение Е

Волоконно-оптические кабели, используемые в распределительных сетях

Приложение Ж

Требования к коэффициенту готовности распределительной сети

Приложение И

Перечень параметров, определяющих качество и помехоустойчивость приема радиосигналов системы DVB-T2 в распределительной сети

Приложение К

Методика оценки качества декодированных изображений и звукового сопровождения

Приложение Л

Перечень и параметры средств измерений, используемых при настройке и проверке распределительной сети



Перечень основных технических требований к антенному оборудованию систем коллективного приема приведен в таблице 4.

Таблица 4 – Требования к антенному оборудованию

Характеристика

Значение

Диапазон частот, МГц

470 – 862

Наличие встроенного усилителя

Нет

Импеданс, Ом

75

Тип подключения

F (гнездо)

Поляризация

H/V

Коэффициент возвратных потерь, дБ, не менее

10

Коэффициент усиления, дБ, не менее:
по верхнему каналу (к. 69)
по нижнему каналу (к. 21)


17
12

Коэффициент защитного действия, дБ, не менее

20

Ширина диаграммы направленности:
горизонтальная плоскость (H)
вертикальная плоскость (V)


25o ― 55o
23o― 65o





3.2. Требования к кабельным линиям:

Для реализации систем коллективного приема можно использовать распределительные сети только на коаксиальных кабелях или с использованием гибридной (Hybrid Fiber Coaxial — HFC) технологии.

3.3. Требования к электропитанию элементов распределительной сети:

  • Значения параметров распределительной сети не должны изменяться при изменении напряжения питающей сети переменного тока 220 В по ГОСТ 32144.
  • Для магистральных усилителей должна быть предусмотрена возможность дистанционного питания.

3.4. Требования к устойчивости функционирования систем коллективного приема:

Требования к устойчивости функционирования систем коллективного приема приведены в таблице 5.



Таблица 5 – Требования к устойчивости функционирования систем коллективного приема

Характеристика

Значение

Срок службы распределительной сети, лет, не менее

10

Интегральный коэффициент готовности оборудования распределительной сети, не менее

0,997

(Приложение Ж)

Климатическая устойчивость :

- открытый воздух, чердачные помещения

- внутри помещений

ГОСТ 15150:

УХЛ 1.1

УХЛ 4

Устойчивость к параметрам напряжения питания

ГОСТ 32144

Устойчивость к механическим и климатическим воздействиям

ГОСТ 11478

Противопожарная безопасность и техника безопасности

ГОСТ Р МЭК 60065

Предельно допустимые значения напряженности электромагнитного поля на рабочих местах

ГОСТ 12.1.006

Параметры помехоустойчивости оборудования распределительной сети

ГОСТ Р 51513

Напряженность поля индустриальных радиопомех, излучаемых оборудованием распределительной сети, а также напряжение индустриальных радиопомех, создаваемых оборудованием на сетевых гнездах

ГОСТ 22505



3.5. Перечень параметров, определяющих качество и помехоустойчивость приема радиосигналов в распределительной сети

  • Вопросы технического обеспечения качества и помехоустойчивости приема телевизионных сигналов стандарта DVB-T2 при сквозной передаче этих сигналов по распределительной сети системы коллективного приема определяются основными параметрами качества распределительной сети и параметрами качества распределяемых радиосигналов.
  • Параметры радиосигнала цифрового телевизионного вещания на входе и выходе распределительной сети должны соответствовать стандарту DVB-Т2 с сохранением на выходе входных параметров модуляции.
  • Перечень основных параметров радиосигнала цифрового телевизионного вещания по стандарту DVB-T2 приведен в таблице 6

Таблица 6 - Перечень основных параметров радиосигнала цифрового телевизионного вещания по стандарту DVB-T2

Параметр

Значение параметра

Тип модуляции

QPSK, 16-QAM, 64-QAM или 256-QAM

Размер OFDM при полосе частот:
нормальной
расширенной (ext)


1К, 2К, 4К, 8К, 16К, 32К
8К, 16К, 32K

Длительность кадра, бит

64800 или 16200

Относительная кодовая скорость

1/2, 3/5, 2/3, 3/4, 4/5, 5/6

Относительный защитный интервал

1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4

Вариант размещения рассредоточенных пилот-сигналов

РР1, РР2, РР3, РР4, РР5, РР6, РР7, РР8

Полоса частот канала распределения

8 МГц



  • Перечень основных параметров модуляции сигнала цифрового телевизионного вещания по стандарту DVB-T2, используемых для эфирной трансляции 1 и 2 частотных мультиплексов, приведен в таблице 7.

Таблица 7 - Перечень основных параметров радиосигнала DVB-T2, используемых для эфирной трансляции 1 и 2 программных мультиплексов

Параметр

Значение параметра

Тип модуляции

64-QAM

Размер OFDM

32K ext

Длительность кадра, бит

64800

Относительная кодовая скорость

4/5

Относительный защитный интервал

1/16

Вариант размещения пилот— сигналов

РР4

Полоса частот канала распределения, МГц

8



3.6. Перечень параметров, определяющих качество функционирования распределительной сети

  • Перечень параметров, определяющих качество функционирования распределительной сети и приемного оборудования, и технические требования к этим параметрам приведены в таблице 8.

Таблица 8 — Перечень параметров, определяющих качество функционирования распределительной сети и приемного оборудования



Параметры распределительной сети

Уровень выходного напряжения цифрового радиосигнала в полосах частот каналов распределения,

мин/ макс, дБмкВ:





47 / 70

Разность уровней выходного напряжения цифровых радиосигналов в полосах частот каналов распределения, дБ, в пределах:
- полосы частот распределяемых сигналов
-100 МГц линейной сети
- в смежных каналах




10
7
3

Неравномерность амплитудно-частотной характеристики (АЧХ) в полосах частот каналов распределения, дБ, не более



3

Отношение радиосигнала цифрового телевизионного вещания к шуму в полосах частот каналов распределения, дБ



31

Переходное затухание между выходами двух абонентских розеток, дБ, не менее



22

Коэффициент битовых ошибок (BER) в транспортном потоке, измеренный после внутреннего декодера LDPC измерительного приёмника в полосах частот каналов распределения, не более





10–7

Субъективная оценка качества изображения и качества звукового сопровождения, баллы, не менее



4,5

Параметры приемного оборудования

Коэффициент шума в полосах частот каналов приема, дБ, не более



12

Диапазон регулировки уровня напряжения радиосигнала на выходе, дБ, не менее



10

Неравномерность амплитудно-частотной характеристики в полосах частот каналов приема, дБ, не более



2

Избирательность на частотах, отстоящих на 8 МГц и выше верхней, на 8 МГц и ниже нижней граничных частот канала приема, дБ, не менее



57

Затухание несогласованности по входу (выходу) ПО, дБ, не менее

14



3.7.  Требования к коэффициенту готовности распределительной сети

  • Общим показателем, нормирующим надежность любого оборудования (в том числе распределительной сети системы коллективного приема), является коэффициент готовности (Кг), который характеризует вероятность того, что данное оборудование в течение отчетного периода (обычно одного года) в произвольный момент времени окажется в работоспособном состоянии (см. приложение Ж):

Кг = То / (Tо + Tв) = (Т – Тв) / Т,

где: То — среднее время наработки на отказ;
Тв — среднее время восстановления;
Т = Tо + Tв — длительность отчетного периода — сумма среднего времени наработки на отказ и среднего времени восстановления работоспособности сети в течение данного периода времени (например, одного года).

  • При определении технических норм на показатели надежности распределительных сетей систем коллективного приема должен использоваться подход, позволяющий рассчитать интегральную готовность (вероятность) доставки сигналов цифровых телевизионных каналов до всей возможной аудитории потенциальных пользователей конкретной зоны вещания. При этом интегральный коэффициент готовности рассчитывают для сетей цифрового телевизионного вещания, начинающихся от выхода федеральной телерадиокомпании и заканчивающихся границей зоны обслуживания с нормируемыми параметрами (для системы коллективного приема телевидения это уровень сигнала на абонентской розетке).
  • Применительно к системе коллективного приема необходимо чтобы элементы приемного оборудования, неготовность которого приведет к перерывам вещания для всех абонентов системы, соответствовали более высоким требованиям к значениям коэффициентов готовности. В свою очередь, элементы домовых сетей, используемых для оказания услуг относительно небольшому числу абонентов, могут обеспечивать меньшие показатели готовности (см. таблицу 9).

Таблица 9 — Требования к коэффициентам готовности сетей цифрового телевизионного вещания и отдельных элементов распределительной сети

Виды и элементы сетей

Кг, не менее

Сети цифрового телевизионного вещания

Сети подачи программ наземного эфирного телевизионного вещания:

-  региональные сети в вещательных зонах М, Г и В
- региональные сети в вещательных зонах А и Б



0,9987 *
0,9985*

Cистемы коллективного приема телевидения (СКП)

0,997 *

Элемент распределительной сети

Приемное оборудование

0,9995**

Домовая сеть

0,9991**

* Интегральные коэффициенты готовности.

** Допускается использование элементов сети с величинами Кг, отличающимися от приведенных в настоящей таблице, но в этих случаях применяемые значения Кг должны быть обоснованы дополнительными расчетами. При этом итоговое значение интегрального коэффициента готовности сети должно быть не менее значения, указанного в настоящей таблице.



3.8. Методика оценки качества декодированных изображений и звукового сопровождения

  • Квазибезошибочный прием цифровых телевизионных сигналов — это прием с низкой частотой появления ошибок, при котором обеспечивается качество декодированных изображений и звукового сопровождения близкое к идеальному.
  • В системе DVB-T2 в соответствии со стандартом [5] принято определение квазибезошибочного приема (QEF), согласно которому с учетом действия системной предкоррекции ошибок и при условии, что отношение сигнала к шуму в точке приема выше установленного порога, допускается появление не более одной нескорректированной ошибки за 1 ч передачи для декодера телевизионной программы. Это приблизительно соответствует частоте пакетных ошибок PER не более 10—7 на входе демультиплексора.

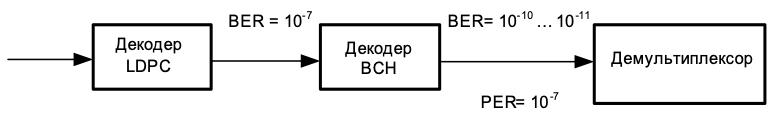

  • На рисунке 2 представлена схема, иллюстрирующая значения частоты битовых (BER) и пакетных (PER) ошибок после каскадов декодирования помехоустойчивых кодов LDPC и BCH в условиях квазибезошибочного приема.

r2

Рисунок 2 — Соотношение битовых и пакетных ошибок в условиях квазибезошибочного приема

  • Согласно определению квазибезошибочного приема после декодирования помехоустойчивых кодов LDPC и BCH значение BER на входе демультиплексора транспортного потока должно быть 10–11. При этом предпочтительным методом определения качества приема было бы прямое объективное измерение значения BER на пакетах транспортного потока перед демультиплексированием. При этом параметры потока выбираются так, чтобы получить не более одной нескорректированной ошибки за 1 ч передачи, что соответствует BER = 10–11 на выходе декодера BCH.
  • Поскольку измерение столь низкой частоты битовых ошибок требует достаточно длительного времени (не менее 1 ч), то для оценки качества приема предлагается метод объективного косвенного измерения BER после декодирования LDPC в течение заданного интервала времени. При этом в качестве критерия используется BER = 10–7, что приблизительно соответствует квазибезошибочному приему для гауссова канала. Если значение BER оказывается выше, чем 10–7, необходимо изменить параметры подачи испытательного сигнала.
  • В дополнение к измерению BER качество приема должно подтверждаться субъективным методом, т.е. в декодируемом видео и звуке не должно быть заметных ошибок в течение того же интервала времени. При этом имеется в виду отсутствие различного рода артефактов, приводящих к деградации декодированных изображений и звука.
  • При определении субъективными методами качества приема оценка изображения и звукового сопровождения (по методу QMP2) выполняется за 30 с по [5]. При наличии ошибок в декодированном видео и звуке необходимо изменить параметры передачи испытательного сигнала. Результатом изменения параметров сигнала должно стать безошибочное декодирование видео и звука, при котором время между последовательными ошибками будет не менее 30 с.
  • При визуальной оценке изображений должна определяться заметность искажений этих изображений и особенностей их проявления, приведенных в таблице 10.

Таблица 10 ― Перечень искажений изображения и особенностей их проявления

Тип искажения

Особенность проявления

Замирания изображения

Замена реального кадра последним из кадров

Блокинг-эффект на изображении в целом либо на отдельных фрагментах изображения

За счет резких изменений значений яркости от одного блока к другому этот эффект визуально воспринимается как набор прямоугольников

Мозаичный эффект

Представляет собой смягченный вариант блокинг-эффекта ― существенно большее количество значений яркости в составе каждого блока, но переходы между блоками визуально заметны

Эффект Гиббса

Блокинг-эффект на контурных линиях деталей изображения

Эффект «картонного неба»

Визуально заметная пониженная разрядность фона движущихся деталей изображения при качественном воспроизведении движущихся деталей как таковых

Появление ложных границ деталей изображения

Эффект добавления границ к естественным границам деталей изображения

Ступенчатые переходы яркости на границах деталей изображения

Изменение значений яркости на границах деталей изображения происходит не плавно, а ступенчато

Размытие мелких деталей изображения

Мелкие детали частично сливаются с фоном

Пропадание мелких деталей изображения

Полное исчезновение мелких деталей

«След» за движущимися деталями изображения

Появление длительно сохраняющегося «следа» за движущимися деталями изображения

Искажения монохромных изображений

Появление паразитных цветов на монохромных изображениях

Динамические искажения

Нарушения плавности фаз движения динамических деталей изображения



  • При проведении слухового контроля качества звукового сопровождения должна оцениваться степень деградации основных параметров звука и влияние данной деградации на восприятие сигналов звукового сопровождения (см. таблицу 11).

Таблица 11 — Перечень искажений звукового сопровождения и особенностей их проявления

Тип искажения

Особенность проявления

Ухудшение разборчивости речи

Ухудшение распознавания сказанных или пропетых слов

Сужение динамического диапазона

Субъективно ощущаемое уменьшение отношения максимальной и минимальной громкостей звука при его воспроизведении, соотнесенное с ожидаемым звучанием

Искажение тональности

Отклонение тональности звука при воспроизведении от ожидаемой тональности

Появление цифровых помех

Возникновение периодических, шумовых или импульсных звуковых помех (замираний звука, шумов, фона, треска, щелчков и т.д.), возникающих в каналах формирования и распространения звуковых сигналов

Появление продолжительной реверберации

Появление воспринимаемых на слух эхо-сигналов или отзвуков



  • Качество изображений и звукового сопровождения оценивают по пятибалльной шкале в соответствии с таблицей 12 по [6, 7]. Рассчитывают среднюю оценку качества как среднеарифметическое значение оценок отдельных наблюдателей (с точностью до 0,25 балла), исключив оценки, отличающиеся от средней на два балла и более. Нормальное функционирование цифровой распределительной сети соответствует оценке не менее 4,5 на выходе данной сети при оценке 5,0 на входе сети.

Таблица 12 — Пятибалльная шкала оценки качества (ухудшения качества) изображения и звукового сопровождения

Оценка, баллы

Качество

Ухудшение

5

4

3

2

1

Отличное

Хорошее

Удовлетворительное

Плохое

Очень плохое

Незаметное

Заметное, но не мешающее

Слегка мешающее

Мешающее

Очень мешающее



4. Выводы

  • ФГУП НИИР разработало и согласовало с Заказчиком проект национального стандарта «Системы коллективного приема сигнала эфирного цифрового телевизионного вещания. Основные параметры, технические требования, методы измерений и испытаний [8]».
  • Для решения задачи обеспечения населения Российской Федерации, проживающего на границах и вне зон обслуживания радиосигналами телевизионных передатчиков или в зонах «радиотени», услугами цифрового эфирного телевизионного вещания на первый план выступают соображения создания на этих территориях систем распространения сигналов ТВ программ и систем коллективного приема (СКП) цифровых сигналов, распространяемых в региональном эфире.
  • Наиболее предпочтительным для построения системы коллективного приема с точки зрения сложности реализации, минимизации капитальных затрат и решения вопросов устойчивости функционирования системы является вариант сквозной передачи принимаемых сигналов DVB-T2 через распределительную сеть в неизменном виде (без трансмодуляции и частотного конвертирования) с возможностью приема на любые DVB-T2 приемники.
  • При построении СКП на первый план выступают такие соображения как простота технической реализации и экономическая эффективность системы, минимизация временных затрат на создание системы и ее надежность.
  • Настоящий стандарт распространяется на СКП сигналов эфирного цифрового телевизионного вещания, предназначенные для приема радиосигналов второго поколения DVB-T2 и распределения этих радиосигналов по кабелю в жилых и общественных зданиях.
  • При этом радиосигналы DVB-T2 должны передаваться по системам СКП в стандартных телевизионных каналах по ГОСТ 7845 в диапазонах IV и V неизменном виде без трансмодуляции и частотного конвертирования с возможностью приема на любые DVB-T2 приемники.

5. Библиография

  1.  Европейский стандарт связи ETSI EN 302 755 V1.3.1 (2012-04).
    Телевидение вещательное цифровое (DVB); Структура кадра, канальное кодирование и модуляция для системы цифрового наземного телевизионного вещания второго поколения (DVB-T2).
    (Digital Video Broadcasting (DVB); Frame structure channel coding and modulation for a second generation digital terrestrial television broadcasting system (DVB-T2)).
  2.  Европейский стандарт связи ETSI TS 102 831 V1.2.1 (2012-08).
    Телевидение вещательное цифровое (DVB); Руководящие указания по внедрению для системы цифрового наземного телевизионного вещания второго поколения (DVB-T2).
    (Digital Video Broadcasting (DVB); Implementation guidelines for a second generation digital terrestrial television broadcasting system (DVB-T2)).
  3. Европейский стандарт связи ETSI EN 302 769, 2004. Телевидение вещательное цифровое (DVB); Структура кадра, канальное кодирование и модуляция для системы кабельного цифрового телевизионного вещания второго поколения (DVB-C2).
    (Digital Video Broadcasting (DVB); Frame structure channel coding and modulation for a second generation digital transmission system for cable systems (DVB-C2)).
  4. ГОСТ 52023 – 2003. Сети распределительные систем кабельного телевидения. Основные параметры. Технические требования. Методы измерений и испытаний.
  5. The NorDig group Document, ver. 2.2.2. 11.2012 Документ группы NorDig. Единые технические требования к испытаниям интегрированных приемников-декодеров для кабельных, спутниковых, наземных и IP-сетей.
    (NorDig Unified Test Specifications for Integrated Receiver Decoders for use in cable, satellite, terrestrial and IP-based networks).
  6. Recommendation ITU-R BT.50O-13 (01/2012). Методология субъективной оценки качества телевизионных изображений. (Methodology for the subjective assessment of the quality of television pictures).
  7. Recommendation ITU-R ВТ. 710-4 (1998). Методы субъективной оценки качества изображения в телевидении высокой четкости. (Subjective assessment methods for image quality in high-definition television).
  8. ГОСТ Р 58020 – 2017. Системы коллективного приема сигнала эфирного цифрового телевизионного вещания. Основные параметры, технические требования, методы измерений и испытаний.
Понравилась статья? Подпишитесь на наши страницы, чтобы ничего не пропустить!



Комментарии

More...
